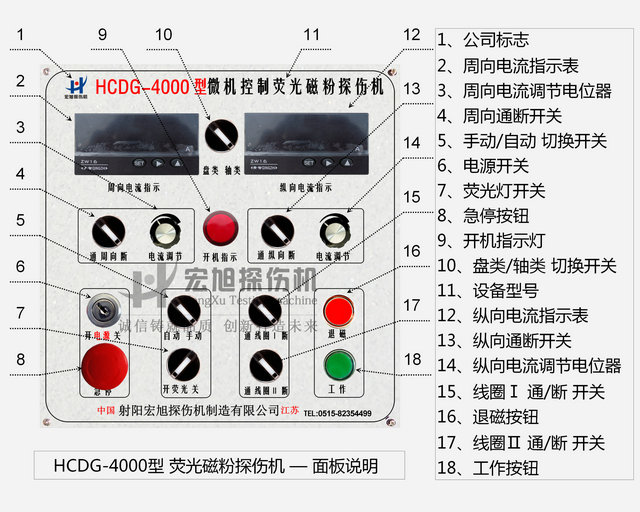

序號

名稱

功能說明

1

公司標志

指示“射陽宏旭探傷機制造有限公司”公司標志

2

周向電流指示表

指示周向磁化電流大小

3

周向電流調節電位器

調節周向電流大小

4

周向通斷開關

接通時允許周向磁化，斷開時不允許周向磁化

5

手動/自動 切換開關

切換設備“手動”“自動”狀態

6

電源開關

為設備工作電源開關， 右旋為開，左旋為關

7

熒光燈開關

可對熒光燈/日光燈，開關控制

8

急停按鈕

在“手動”“自動”狀態下按下按鈕將切斷整機電源

9

開機電源指示

指示設備接通電源

10

盤類/環類 切換開關

盤類與環類零件檢測功能切換開關

11

設備型號

指示設備具體型號

12

縱向電流指示表

指示縱向磁化磁勢大小（指示電流乘以線圈匝數）

13

縱向通斷開關

接通時允許縱向磁化，斷開時不允許縱向磁化

14

縱向電流調節電位器

調節縱向磁勢的大小

15

線圈Ⅰ 通斷開關

接通時允許左線圈移動，斷開時不允許左線圈移動

16

退磁按鈕

在“手動”“自動”狀態按下按鈕退磁功能啟動

17

線圈Ⅱ 通斷開關

接通時允許右線圈移動，斷開時不允許右線圈移動

18

工作按鈕

在“手動”狀態下按下按鈕啟動磁化功能

在“自動”狀態下按下按鈕將自動開始自動程序。

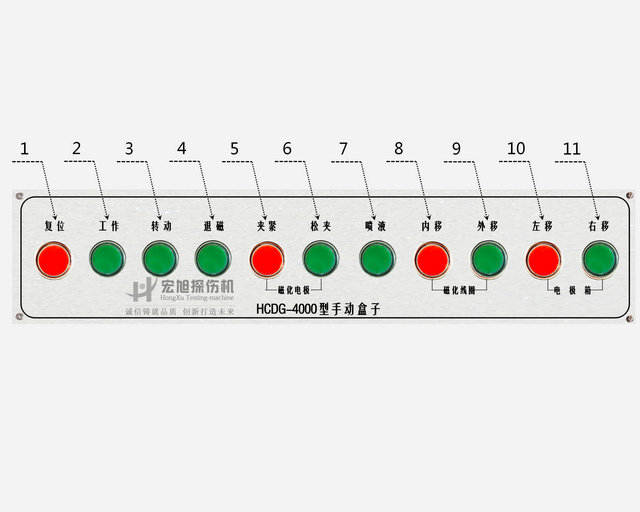

序號

名稱

功能說明

1

復位按鈕

在“自動”狀態下按下按鈕將自動程序復位初始狀態。

2

工作按鈕

在“手動”狀態下按下按鈕對工件進行磁化功能

在“自動”狀態下按下按鈕將自動開始自動程序

3

轉動按鈕

在“自動”“手動”“軸類”狀態下控制電極轉動（可點動）

4

退磁按鈕

在“手動”“自動”狀態按下按鈕退磁功能啟動

5

電極夾緊按鈕

在“手動”狀態下按下按鈕電極夾緊

6

電極松夾按鈕

在“手動”狀態下按下按鈕電極松開

7

噴液按鈕

在“手動”狀態下按下按鈕噴液啟動

8

線圈內移按鈕

在“手動”狀態下按下按鈕線圈內移

9

線圈外移按鈕

在“手動”狀態下按下按鈕線圈外移

10

電極箱左移按鈕

在“自動”“手動”狀態下控制尾電極箱左移

11

電極箱右移按鈕

在“自動”“手動”狀態下控制尾電極箱右移
