閥門閥體專用熒光磁粉探傷機
產品名稱 產品型號 產品規格
閥門閥體專用熒光磁粉探傷機 HCDG-4000
產品說明:

概述:

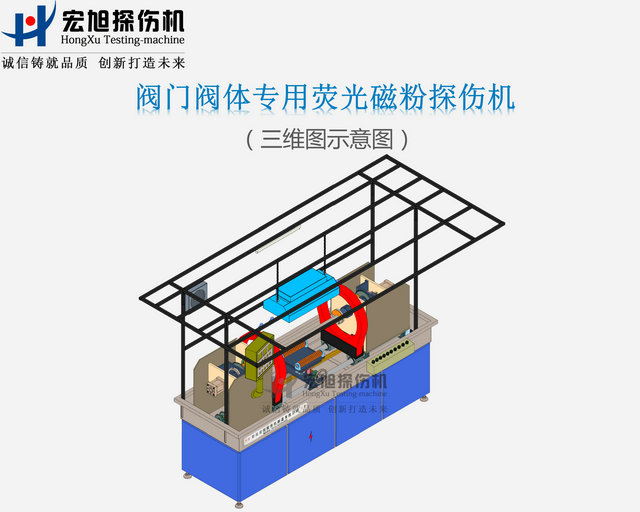

閥門磁粉探傷機

HCDG-4000型微機控制熒光磁粉探傷機,是固定臥式機電一體型、交流濕法磁粉探傷設備。它根據磁化原理設計制造而成,符合JB/T8290-2011《磁粉探傷機》標準。適用于機械、油田、水力火力發電、化工等行業大型閥門閥體部件的無損檢驗。能發現各類小型零件表面及近表面因鑄造、鍛壓、拉伸、淬火、研磨、疲勞而產生的裂痕以及夾渣等極細微的缺陷(深離零件表面的缺陷不可用此法檢查)。

HCDG-4000型微機控制熒光磁粉探傷機的設計、生產制造嚴格按照中華人民共和國磁粉探傷機《GB/T 15822.3-2005無損檢測磁粉檢測第3部分:設備標準》、機械工業部行業磁粉探傷機《JB/T8290-2011》標準執行。

可滿足最1000mm最大400mm直徑以內各類鐵磁性零件進行熒光磁粉無損檢測。

設備特點:

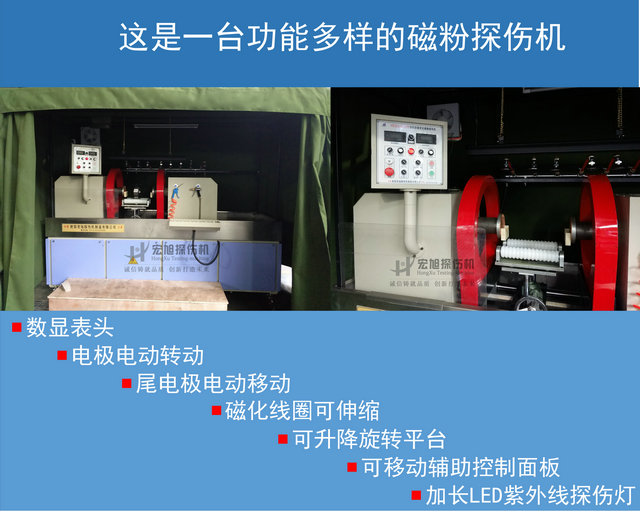

     閥門閥體磁粉探傷機

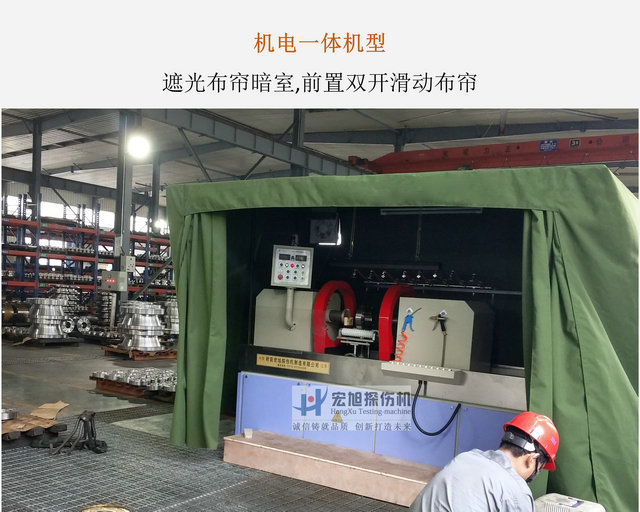

1、本磁粉探傷機采用機電一體框架式暗室結構,暗室處罩遮光布簾,框架暗室結構設計(暗室內裝有日光燈、紫外線探傷燈、排風扇)。前面配裝雙滑動門簾,便于料車與人員的進出

閥體磁粉探傷機

2、設備通過對周、縱向開關的“通/斷”可以有單周向磁化、單縱向磁化、周縱向復合磁化等多種磁化方式,周、縱向磁化電流數字顯示且分別可調,電流誤差正負5%以內;

3、尾電極箱體支持電動移動,方便調節電極間距,省時省力;

4、兩只磁化線圈均可獨立控制氣動伸出,滿足1000mm工件的縱向一次性磁檢測需要,并可夾緊工件轉動,便于操作者對被檢測件全方位觀察;

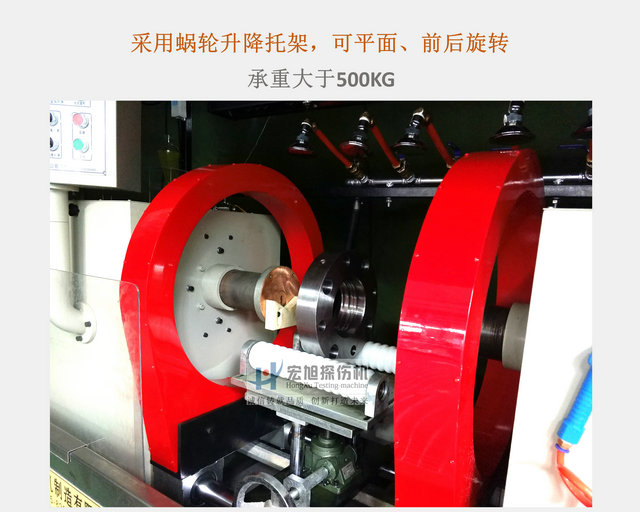

5、配裝蝸輪升降旋轉平臺,平臺承重不小于500KG手動升降調節中心高度,可用于大型軸棒零件的支承,也可用于環、盤形零件的擺放,便于中心導體法的實施。旋轉平臺可對工件進行前后、平面360度旋轉,功能全面;

閥體探傷機

6、配裝加長的UV365LED高強度紫外線探傷燈,距工件表面380mm處,輻照強度不低于4000μw/cm2。提高磁痕顯示清晰度,提高觀察靈敏度;

7、配套輔助控制面板及腳踏開關,方便操作。

檢測原理:

檢測軸棒及相似零件,本機采用直接通電法+線圈感應法一次性復合磁化,檢測零件全方位裂紋缺陷。

檢測環形或盤類零件,本機采用中心導體法+線圈感應法一次性復合磁化,檢測零件全方位裂紋缺陷,可一次性多只同時穿棒檢測。

檢測方法:

軸、棒類零件

上料——夾緊(零件長度如在500以內,線圈不動,500-800mm以內伸出一只線圈,800-1000mm伸出二只線圈——噴液磁化——顯示磁痕——轉動工件光照檢測——退磁

環、盤類零件

在工件中心孔中穿上磁化芯棒放在托架上——夾緊磁化芯棒——顯示磁痕——轉動工件光照檢測——退磁

技術參數:

序號

名稱

說明

1

輸入電源

380V 50HZ 三相四線 120A(瞬時2S)

2

氣源氣壓

0.4--0.6MPa (用戶自備壓縮氣源)

3

輸出電流

周向:0─4000A(數字顯示、連續可調,帶斷電相位控制)

縱向:0─16000AT(數字顯示、連續可調,帶斷電相位控制)

4

磁化方式

周向磁化、縱向磁化、復合磁化;

周向軸類件采用通電法、盤類件采用中心導體法,縱向采用線圈感應法。

5

檢測工藝

連續法或剩磁法

6

上料方式

人工

7

穿棒方式

氣動(雙氣動、可獨立控制)

8

操作方式

自動控制和手動操作

含主控制面板、輔助控制面板、腳踏開關。

9

極間距

0-1000mm(電動調節)

10

夾緊方式

氣缸氣動穿棒夾緊(氣源用戶自備)

11

夾緊行程

50mm*2

12

中心調節

工件升降托架(蝸輪升降機手動)(可左、右、前、后轉動工件)

13

磁化線圈

兩只可移動(氣缸氣動,獨立控制,伸出300mm*2)

14

轉動功能

電動轉動(可點動,光電開關限位)

15

噴液功能

自動和手動外噴

16

暫載率

30%

17

退磁效果

Br≤0.2mT(衰減法退磁)

18

靈敏度

A型30/100 試片清晰顯示

19

暗室

框架結構,觀察區配滑動雙開簾。

20

紫外線強度

UV365/LED 距工件表面380mm處不小于4000μw/cm2

21

照明燈

×1

22

排風扇

×1


注明:磁粉探傷機屬于非標定制型設備,如需采購,請聯系我公司提供所需檢測零件的外型尺寸,及檢測工藝要求,我公司技術人員會第一時間與您溝通,給您提供詳細的設備方案及準確價格,確保您所采購設備符合貴公司的需要以及先進性。
