小車往復式模具專用消退磁機
產品名稱 產品型號 產品規格
小車往復式模具專用消退磁機 HCTD-1400
產品說明:

小車式大型模具專用消退磁機

概述:

HCTD-1400型小車往復式模具專用消退磁機,采用電動牽引往復運行,通過對大型模具進行遠離法退磁,可以快速的退掉大型模具因沖壓、修磨、電磁吊等產生的剩磁場,提高模具的使用壽命及工作效率與精度。

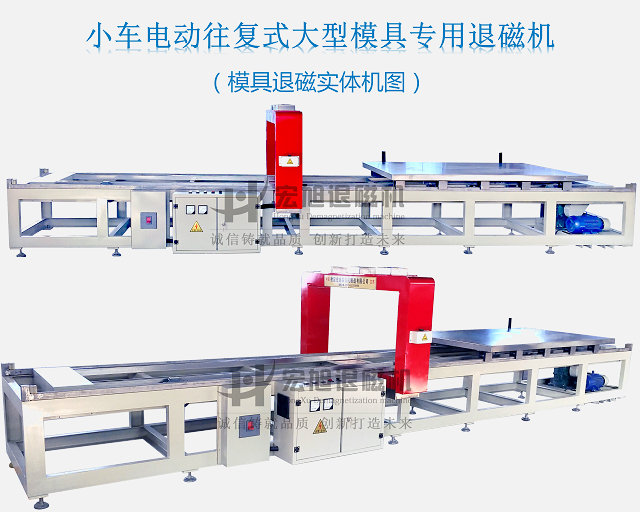

 大型模具退磁機圖

設備特點:
      1、結構強、堅固耐用

整機采用槽鋼作主體框架,結構穩固,承重力強;

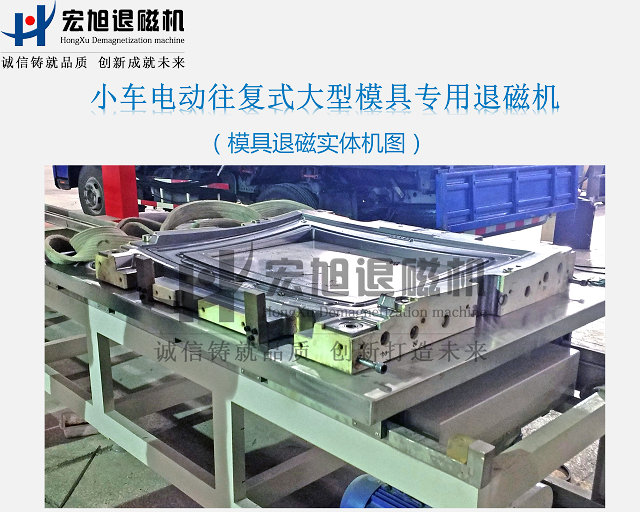

模具鋼退磁機

2、承重大于5噸

采用可強度絕緣不導磁材料配合支承框架做小車承重平臺,確保大于5噸承載能力的同時,在退磁時不會影響到磁場強度。

3、電動往復輸送

本機采用大功率蝸輪減速機作主動力,5噸重小車在導軌上左右移動,實現大型模具的遠離法退磁目的。設計兩根牽引鏈條,確保牽引平穩有力。

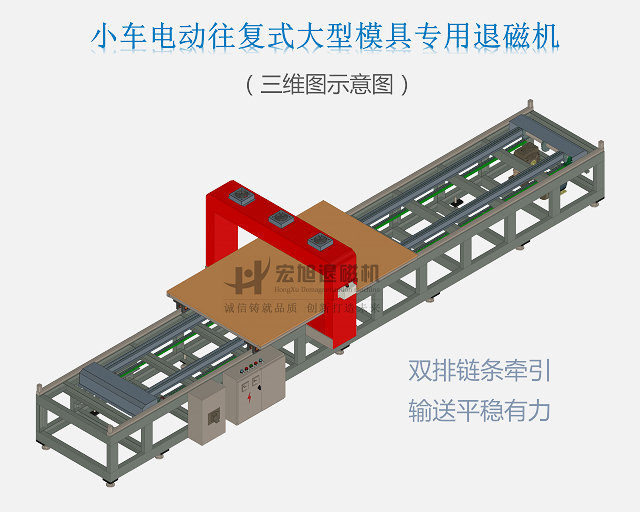

 模具鋼退磁機示意圖

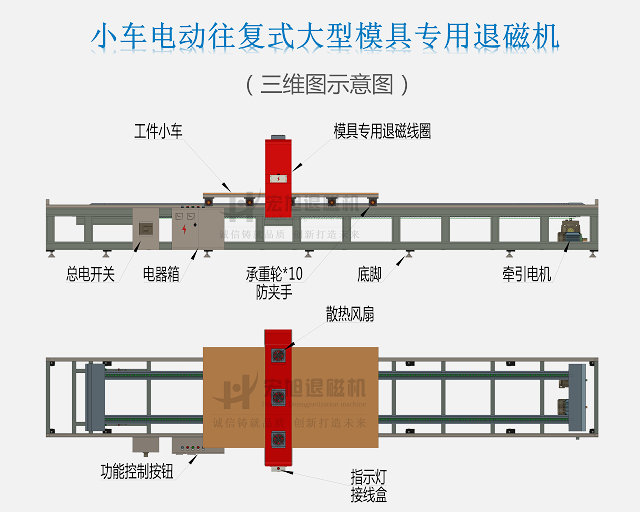

 大型模具退磁機示意圖

注:為確保退磁效果,消退磁機所用的退磁線圈會針對被退磁件進行針對性的參數設計,所做消退磁機很難統一結構、尺寸,因此本三維結構圖示,僅供參考。

4、安全設計

本機采用電動牽引,且被退磁件非常重、價值亦非常高,一但失控會帶來不可預計的危害與損失,為確保安全,本機采用蝸輪減速機作主動力,蝸輪減速機與電機采用皮帶聯接,當阻力過大時只會打滑,防止電機燒損,蝸輪減速機自帶剎車功能;配有2套行程開關、當有一個行程開關失靈時會有另一行程開關起作用;牽引鏈條加裝防護罩、承重輪加裝大塊防護檔,防夾手;在設備兩端加裝限位檔并配有牛筋緩沖塊;在小車一邊裝有可前后移動的限位板,用于大型模具吊裝限位,防止超過線圈內窗,輸送時碰撞到線圈。

5、專用的退磁線圈

針對大型模具退磁需要,通過專用電磁仿真軟件進行驗算,結合我公司多年設計制造退磁機的經驗,設計制造大型模具退磁所需的專用退磁線圈,確保退磁效果。

6、節能、先進

本機配有大電流電源開關,具有電流調節功能,可根據模具大小調節所需的磁場強度,并采用電動牽引小車往復運行,省力、省時,可減少退磁線圈運行時長與功率上的能耗。

技術參數:

序號

名稱

說明

1

輸入電源

二相380V±10%  50HZ ,約250A(0-250A可調);

2

退磁方式

交流遠離法退磁;

3

磁場強度

0-200Gs可調;

4

防水工藝

工藝處理,有;

5

降噪工藝

工藝處理,有;

6

退磁效果

剩磁均≤0.5mT(5GS);

7

小車尺寸

長2000×寬1200×高180mm(承重大于5噸)

8

輸送方式

電動;

9

小車材質

不導磁材料;

10

上料方式

吊具(需方自備);

11

暫載率

50%;

12

線圈絕緣電阻

≥100MΩ

13

線圈窗口尺寸

寬×高×深:1400mm×650mm(小車平面到線圈上口不少于450mm)×300mm。
