一、操作使用

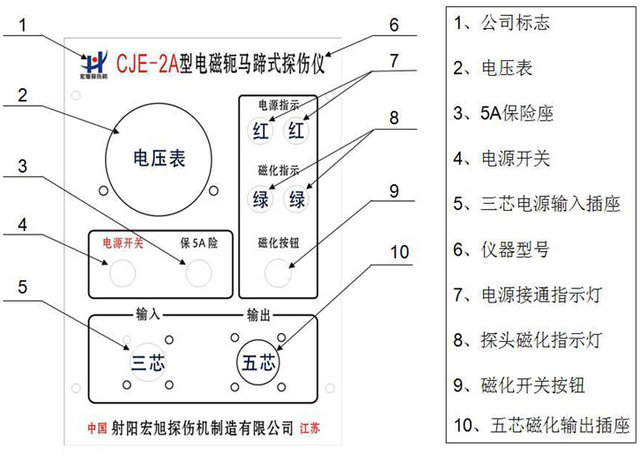

1、CJE-2A電磁軛馬蹄式探傷儀面板圖示：

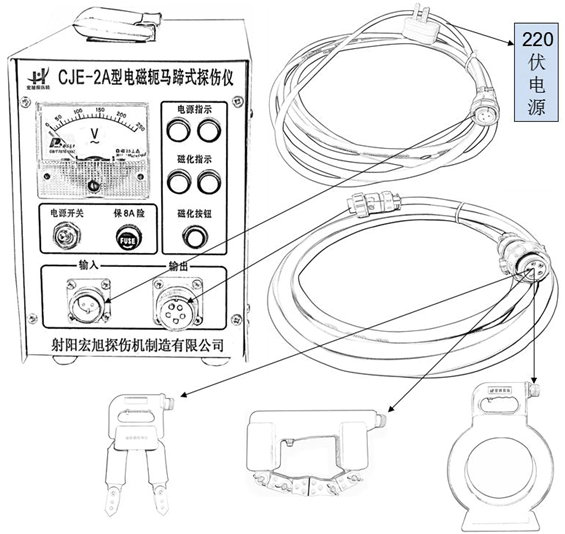

2、CJE-2A電磁軛馬蹄式探傷儀安裝圖示：

3、參見安裝說明構簡圖，將電源電纜的圓形插頭插入儀器“電源輸入”的三芯插座內,電源電纜的另一頭插入交流220V的電網配電板插座內,打開電源開關S1,電源指示燈V6、V7亮，整機電源接通。

    4、將探頭電纜一端的五芯插頭，插入A型探頭或O型磁環的五芯插座內；再將探頭電纜另一端的五芯插頭插入儀器“電流輸出”五芯插座內。

5、A型探頭磁極面應和被探工件表面緊密接觸，方可按動手把上的“充磁”按鈕S3，這時“充磁指示”燈V8、V9亮,表明被探工件已被磁化；

6、A型探頭對工件檢測時，需根據工件的尺寸、形狀調節兩磁極的極間距。

7、A型探頭對工件檢測時，需對工件進行多方向磁化。

8、用A型2號試片，檢驗檢測效果時，手持探頭對準貼有試片（或試塊）的工件，噴灑磁懸液。按下探頭上的按鈕開關，工件被磁化，試片上的裂紋磁痕能清晰顯示；

9、做電磁軛探頭吸力試驗時，馬蹄探頭吸力試驗時，應有和探頭面吻合的特殊試塊，

    10、儀器面板上的旋鈕開關切勿在充磁時調整，否則易損壞器件；

11、做做磁環試驗時，線圈內應放入工件充磁，感覺是否有吸力；（磁環不宜空載，否則電流太大易燒主變壓器及元器件）。

12、探頭的轉動部分須定期注入少量潤滑油 ；

    13、儀器為斷續工作制。如使用過程中發生過熱，應停止工作一段時間，待冷卻后方可再次使用。

    14、在探頭離開被探工件表面時，應及時松開探頭手把上的按鈕開關，防止空載時電源過大而損壞儀器。

15、儀器停用時,應關斷電源開關S1,在電網配電板上撥下儀器電纜插頭。

二、注意事項

    1、儀器到用戶手里，開箱后，應首先通讀使用說明書1－2遍，基本掌握儀器原理，使用方法，接著按照裝箱單檢查設備附件是否齊全，再檢查儀器是否完好，量好或確認電網配電板的電壓是否為220V，一切檢查無誤后，再插電源插頭，打開電源開關K1，電源指示ZD3燈亮，說明儀器正常。

        2、探頭應和被探工件接觸時（不充許空載通電）探頭上的開關K2才才能打開，對工件磁化，否則探頭線圈中電流很大，易燒壞保險線BX1和雙向可控硅V，或燒壞探頭線圈。

3、探頭靈敏度的檢驗，正式探傷前，首先是檢驗探傷靈敏度，將（30/100）A型標準試片置于被探工件表面上，并用透明窄膠帶粘牢試片的邊緣，然后用手壓緊探頭移動使試片置在探頭中心部位、按探頭上的K3開關，通電磁化噴灑磁懸液在標準試片上顯示清晰，則表明探傷靈敏度各磁懸液的配制均符合要求。

4、若需要調節磁極間距時，松動可調關節上的蝶形螺母來改變磁極間距，然后將螺母旋緊才能工作。
