HCDG-6000型外齒圈專用熒光磁粉探傷機主控制及輔助控制面板圖示說明
HCDG-6000型外齒圈專用熒光磁粉探傷機的主控制面板及輔助控制面板均采用鋁板印制，模具沖孔需成，布局合理方便操作者使用。
主操作面板
|
序號 |
名稱 |
功能說明 |
|
1 |
公司標志 |
指示“射陽宏旭探傷機制造有限公司”公司標志 |
|
2 |
觸摸屏顯 |
設備周縱向電流參數及其它功能參數設定（詳見：觸摸顯示屏操作） |
|
3 |
設備型號 |
指示設備為“HCDG-6000”型 |
|
4 |
電源“開/關” |
為設備接通電源開關， 右旋為開，左旋為關 |
|
5 |
電源啟動 |
為設備工作電源按鈕，按下啟動設備運行 |
|
6 |
攪拌泵開關 |
可對磁懸液攪拌泵進行開關控制 |
|
7 |
手動/自動 切換開關 |
切換設備“手動”“自動”狀態 |
|
8 |
報警指示 |
可對設備運行狀態監控報警（燈亮、蜂鳴）當有異常狀態時指示，同時屏上有相關報警內容指示 |
|
9 |
運行指示 |
設備正常運行時指示自動磁化運行或退磁運行時指示燈亮 |
|
10 |
懸吊臂上升按鈕 |
按下可控制懸吊臂上升（*注：嚴禁帶工件啟動） |
|
11 |
磁化/工作按鈕 |
在“手動”狀態下按下對工件充磁 |
|
在“自動”狀態下按下啟動設備自動檢測程序 | ||
|
12 |
懸吊臂下降按鈕 |
按下可控制懸吊臂下降（*注：嚴禁帶工件啟動） |
|
13 |
復位按鈕 |
在“自動”狀態下按下按鈕將自動程序復位初始狀態 |
|
14 |
周向變壓器溫度指示 |
可設定周向變壓器的警示溫度，達到溫度報警提醒 |
|
15 |
縱向變壓器溫度指示 |
可設定縱向變壓器的警示溫度，達到溫度報警提醒 |
|
16 |
公司名稱 |
注明探傷機制造廠商全稱 |
|
17 |
聯系電話 |
注明探傷機制造廠商聯系電話為0515-82354499 |
|

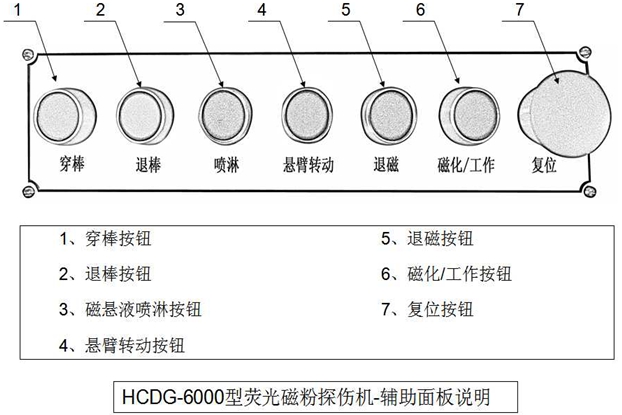

序號 |
名稱 |
功能說明 |
|
1 |
穿棒按鈕 |
在“手動”狀態下按下按鈕控制閉路磁軛左部分伸出 |
|
2 |
退棒按鈕 |
在“手動”狀態下按下按鈕控制閉路磁軛左部分縮回 |
|
3 |
磁懸液噴淋按鈕 |
在“手動”狀態下按下按鈕控制磁懸液噴淋 |
|
4 |
懸臂轉動按鈕 |
在“手動”狀態下按下按鈕控制“懸臂轉動停止” |
|
5 |
退磁按鈕 |
在“手動”狀態下按下按鈕自動退磁 |
|
在“自動”狀態下按下按鈕閉路磁軛左部分伸出自動退磁 | ||
|
6 |
磁化/工作按鈕 |
在“手動”狀態下按下對工件充磁 |
|
在“自動”狀態下按下啟動設備自動檢測程序 | ||
|
7 |
復位按鈕 |
在“自動”狀態下按下按鈕將自動程序復位初始狀態 |
