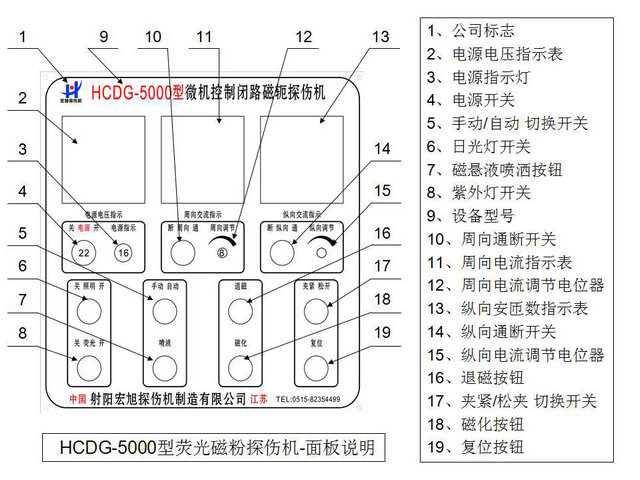

序號

名稱

功能說明

1

公司標志

指示“射陽宏旭探傷機制造有限公司”公司標志

2

電源電壓指示表

指示電源電壓是否正常

3

電源指示燈

燈光指示設備接通電源

4

電源開關

為設備工作電源開關， 右旋為開，左旋為關

5

手動/自動 切換開關

切換設備“手動”“自動”狀態

6

日光燈開關

可對日光燈開關控制

7

磁懸噴液按鈕

在“手動”狀態下按下控制磁懸液噴或關

8

紫外燈開關

可對紫外燈開關控制

9

設備型號

指示設備的具體型號

10

周向通斷開關

接通時允許周向磁化，斷開時不允許周向磁化

11

周向電流指示表

顯示周向磁化電流大小

12

周向電流調節電位器

調節周向電流大小

13

縱向安匝數指示表

顯示縱向磁化磁勢大?。ㄖ甘倦娏鞒艘跃€圈匝數）

14

縱向通斷開關

接通時允許縱向磁化，斷開時不允許縱向磁化

15

縱向電流調節電位器

調節縱向磁勢的大小

16

退磁按鈕

在“手動”狀態下按下對氣缸控制夾緊工件

17

夾緊/松開 切換開關

在“手動”狀態下可控制電極伸出夾緊、松開

18

磁化按鈕

在“手動”狀態下按下，對工件充磁

在“自動”狀態下按下，啟動設備的自動程序

19

復位按鈕

在“自動”狀態下按下按鈕將自動程序復位初始狀態。
