概述

凸輪軸是活塞發動機里控制氣門的開啟和閉合動作的部件。凸輪軸的轉速轉速很高，需要承受很大的扭矩，因此設計中對凸輪軸在強度和支撐方面的要求很高，其材質一般是特種鑄鐵，偶爾也有采用鍛件的。為了保證發動機所使用凸輪軸的質量，凸輪軸制造商均會采用無損檢測設備，對其最終成品進行全面的內外檢測以保證不放過任一不合格產品流通出廠。我公司針對凸輪輪的外形尺寸及材質等，研發出凸輪軸專用熒光磁粉探傷機（詳見凸輪軸熒光磁粉探傷機-設計要點），再此介紹我司專為凸輪軸無損檢測設計制造的凸輪軸熒光磁粉探傷機。

功能

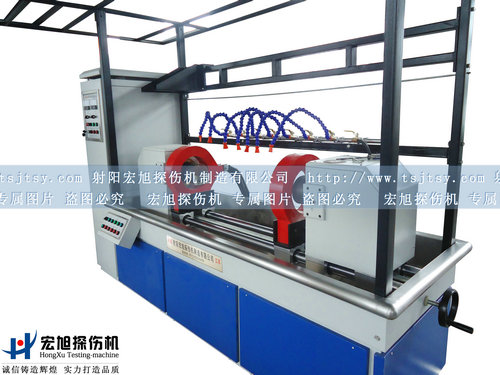

凸輪軸專用熒光磁粉探傷機，可以檢測各類轎車、卡車、摩托車等發動機內部凸輪軸，本機專為凸輪軸檢測而設計制造，配有兩只移動磁化線圈，對長度超過500mm的凸輪軸檢測時，通過氣缸可控制兩只移動線圈同時伸、退或不動，也可控制左右線圈任一只伸、退或不動，對凸輪軸檢測靈敏度有足夠的保障。

參數

1、輸入電源：380V 50HZ 三相四線  100A-160A（瞬時2S）

2、氣源氣壓：0.4--0.8MPa (需方自備)

3、輸出電流：

 周向磁化：0─2000A-3000A-4000A（連續可調，帶斷電相位控制）

 縱向磁化：0─16000AT-18000AT-24000AT（連續可調，帶斷電相位控制）

 磁化方式：周向磁化、縱向磁化、復合磁化；周向采用通電法，縱向采用磁軛線圈法。

5、操作方式：自動控制和手動操作

6、極間距：0-1200mm可調

7、夾緊方式：氣缸夾緊（氣源用戶自備）

8、磁化線圈：氣缸控制可移動

8、暫載率：20％

9、退磁效果：Br≤2GS （交流衰減式退磁）

10、靈敏度：A型試片30/100清楚顯示

11、紫外線強度：距工件表面380mm處不小于1000μw/cm2；
