目前磁粉探傷機廠家生產的系列磁粉探傷機都會有夾緊裝置，而且其一定具有一定的長度，基本要求是移動電極要凸出磁化線圈的表面，固定電極在氣缸、電機或手動齒條裝置的配合下增長電極長度。

由之前的磁粉探傷機的磁化、退磁、磁滯回線、初始磁化曲線、磁疇等的研究，我們知道任何鐵磁性材料的磁化過程都會產生退磁場，以阻礙磁化。選擇不同的鐵磁性材料，產生的退磁場也是不一樣的。

那么什么是退磁場呢？

退磁場也被稱為反磁場，它是由鐵磁性材料在外加磁場磁化的過程中，由磁化的內部鐵磁性材料產生的兩端電極所產生的磁場。在鐵磁性材料的內部，感應磁場的方向與外加磁場的方向相同；在鐵磁性材料的外部，此磁場的方向與外加磁場的方向相反。

所以退磁場與外加磁場疊加后產生的疊加磁場方向與外加磁場一致，大小小于外加磁場。表現為消弱外加磁場，用ΔH表示，ΔH=N*M，其中N為退磁因子，M為磁化強度。

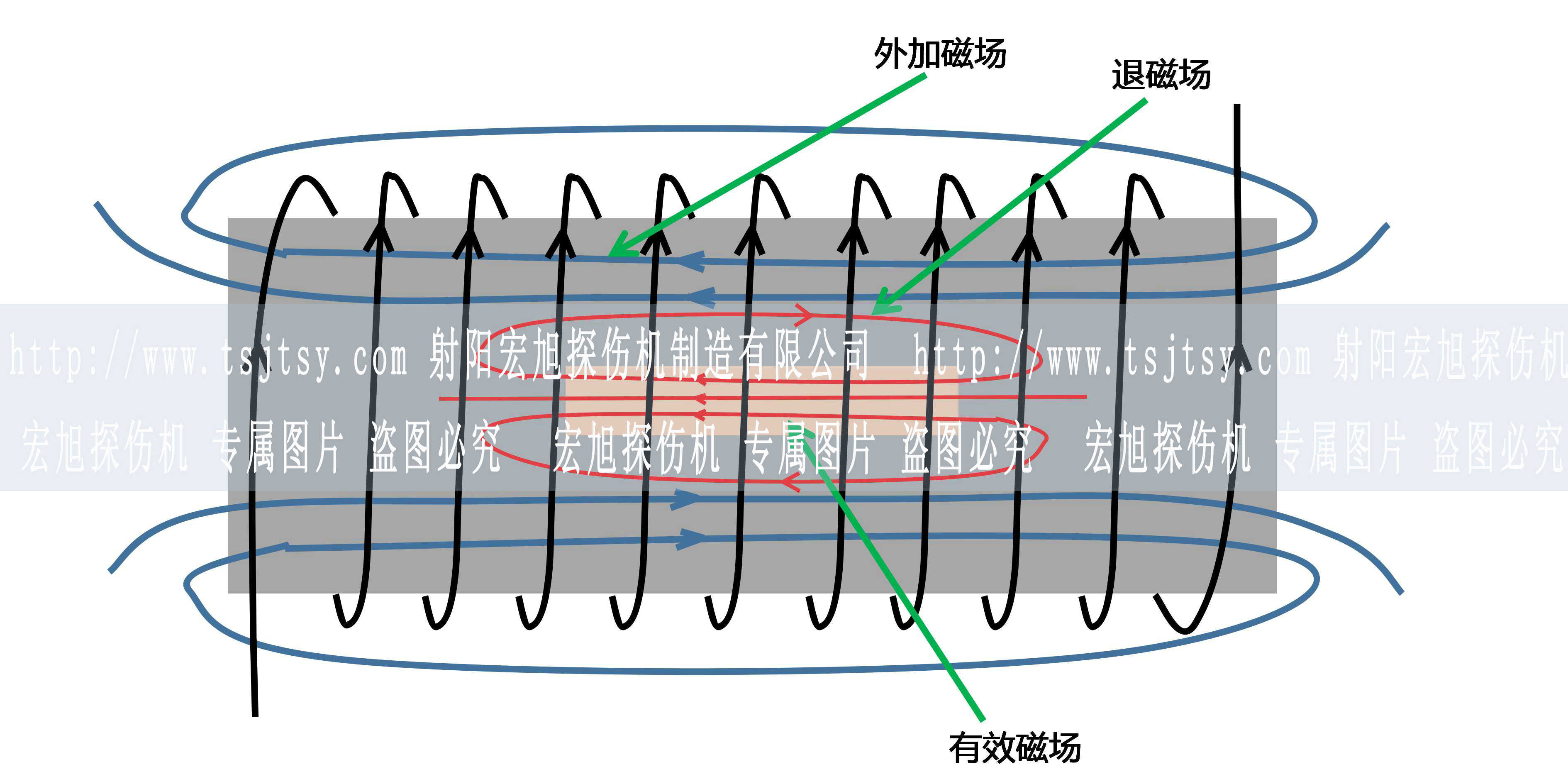

舉例說明：在導線線圈中穿過長直鐵棒，其長直鐵棒產生的退磁場如下圖所示：

為了使工件更易被磁化，我們要求退磁場要足夠的小。那么什么決定了退磁場的大小呢？

1、外加磁場的大小決定了退磁場的大?。?/SPAN>

外加磁場越強，產生的磁化效果越好，工件兩端等效的N、S極產生的磁場越強，其工件外部的退磁場越強。

2、退磁場的大小與工件的L/D值成反比：

L指工件的總長度，D指工件的截面的最大直徑，對于空心的圓柱形工件，D指的是其等效直徑，其值為（外直徑與內直徑的平方差取開方）；對于空心的非圓柱形工件，D值為（外整體截面積與內空心截面積的差值與π相除取開方后乘2）。

3、由第二點的公式可以看出，同等L與D_外條件下，磁化空心工件比實心工件產生的退磁場要??；同等D條件下，磁化長度較長的工件產生的退磁場比短工件要小。

3、退磁場與工件的幾何形狀有關：

不同的幾何形狀的工件其退磁場是不同的，在同等的磁化強度下，退磁因子是不同的，對于完整閉合的環形試樣，N=0；對于圓球體工件，N=0.333；

4、退磁場與磁化電流形式有關：

磁化電流采用交流電時會產生集膚效應，比直流電滲入深度淺，在工件兩端形成的N、S極磁性較差，所以交流電和直流電磁化同一工件時，交流電產生退磁場小。

其實不僅在磁粉探傷機中采用加長磁化電極來減小退磁場，而且在磁粉探傷儀中也有采用加長探頭的支抓來減小退磁場，從而保證磁化效果。退磁機中沒有用到。

宏旭探傷機版權所有，轉載請注明出處，http://www.umjrnat.cn。
